ECTDS10-ISO-隔離型電導率TDS傳感器,RS485(Modbus-RTU),電壓輸出,電流輸出
瀏覽次數:5962 分類:產品中心與合作 分類:電導率/TDS傳感器 分類:環境傳感器
ECTDS10-ISO隔離型電導率傳感器性能穩定靈敏度高，可同時測量EC、鹽分、TDS指標?？蛇x的外部的溫度傳感器進行電導率溫度補償，適用于工業、電力、農業、醫藥、食品、科研和環保等領域等場合。
| 資料下載 | |
| 用戶手冊 | ECTDS10-ISO隔離型電導率傳感器用戶手冊V4.0 |
| 設置軟件 | SensorOneSet設置軟件 |

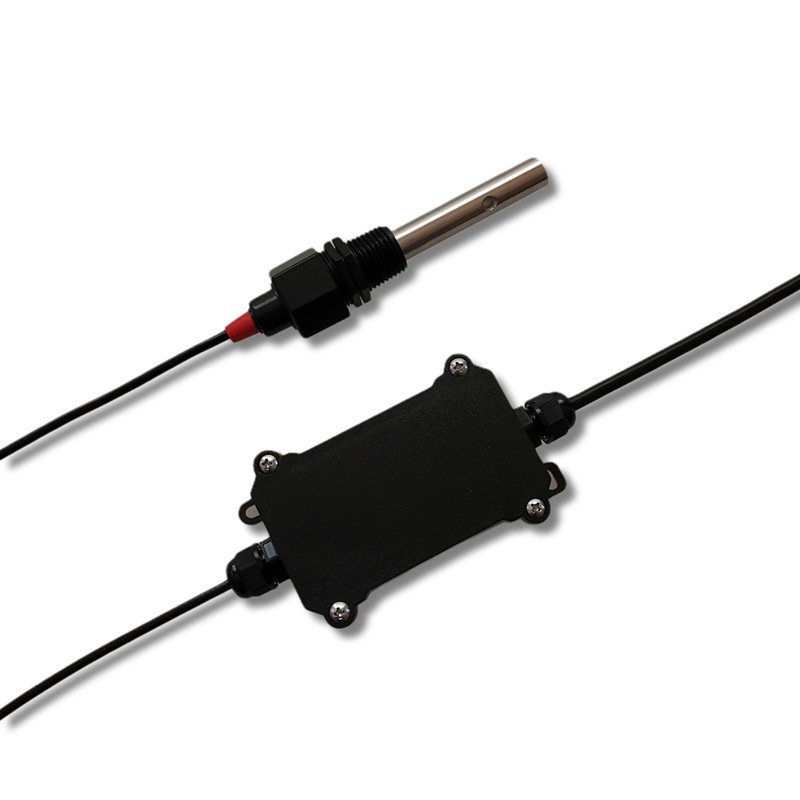

ECTDS10-ISO隔離型電導率傳感器性能穩定靈敏度高，可同時測量EC、鹽分、TDS指標?？蛇x的外部的溫度傳感器進行電導率溫度補償，適用于工業、電力、農業、醫藥、食品、科研和環保等領域等場合。傳感器具有以下特點：
■同時測量電導率、鹽分、TDS。電導率可進行溫度補償。
■傳感器信號電氣隔離輸入。
■可用于水肥一體溶液、以及其他營養液與基質的電導率。
■可選不銹鋼電極或者ABS塑料電極。
■電極完全密封，可直接投入水中進行長期動態檢測。
■精度高，響應快，互換性好，性能可靠。
■完善的保護電路與多種信號輸出接口可選。

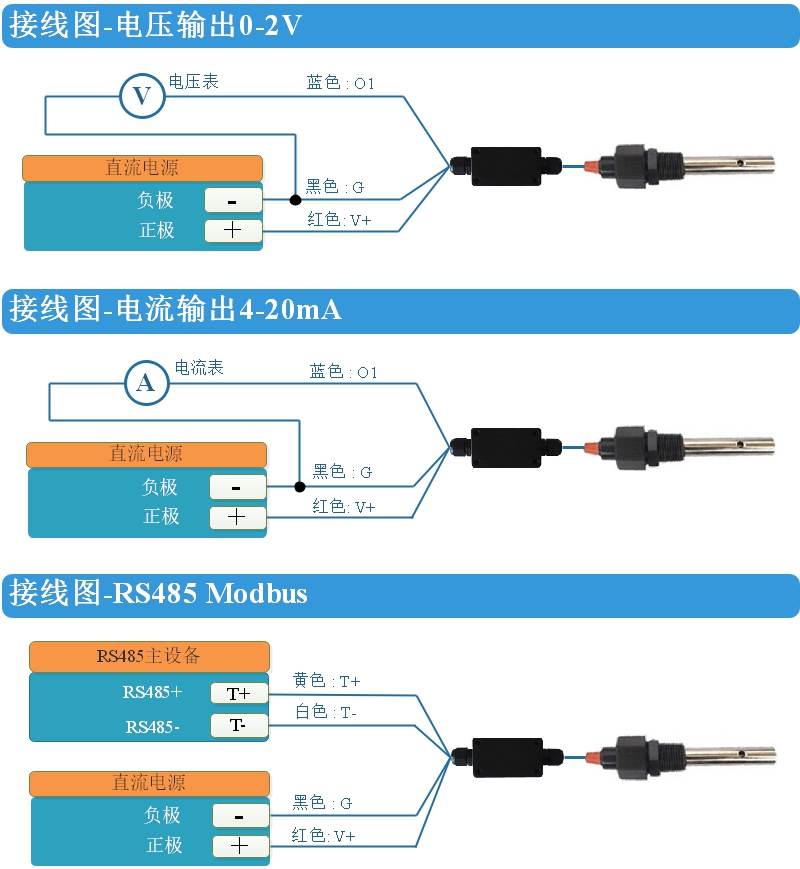

| 技術參數 | |||
| 信號輸出類型 | 電壓輸出0-2V
（輸出阻抗約0歐） |
電流輸出4-20mA
（負載電阻<500ohm） |
RS485接口
Modbus協議 |
| 供電電壓 | 3.9-30V/DC直流 | 12-30V/DC直流 | 3.9-30V/DC直流 |
| 功耗(靜態) | 40mA@24V DC直流 | 40mA@24V DC直流 | 40mA@24V DC直流 |
| 功耗(最大) | 80mA@24V DC直流 | 100mA@24V DC直流 (電流輸出通道為20mA) | 80mA@24V DC直流 |
| 啟動時間 | 小于2秒 | ||
| 電導率測量 | 隔離輸入，量程：0-20000us/cm（20ms/cm）
分辨率：0-10000us/cm內10us/cm, 100000-20000us/cm內50us/cm 精度0-10000us/cm范圍內為±3%; 10000-20000us/cm范圍內為±5% |
||
| 電導率溫度補償 | 補償范圍0-50℃ | ||
| 溫度測量 | 量程：-40-80℃，分辨率：0.1℃，精度：±0.5℃ | ||
| 防護等級 | 電極：IP68；變送器：IP65 | ||
| 運行環境 | -40-85℃ | ||
| 默認線纜長度 | 電源與通信電纜：2米(長度可按要求定制)；電極電纜：5米 | ||
| 連接方式 | 預裝冷壓端子 | ||

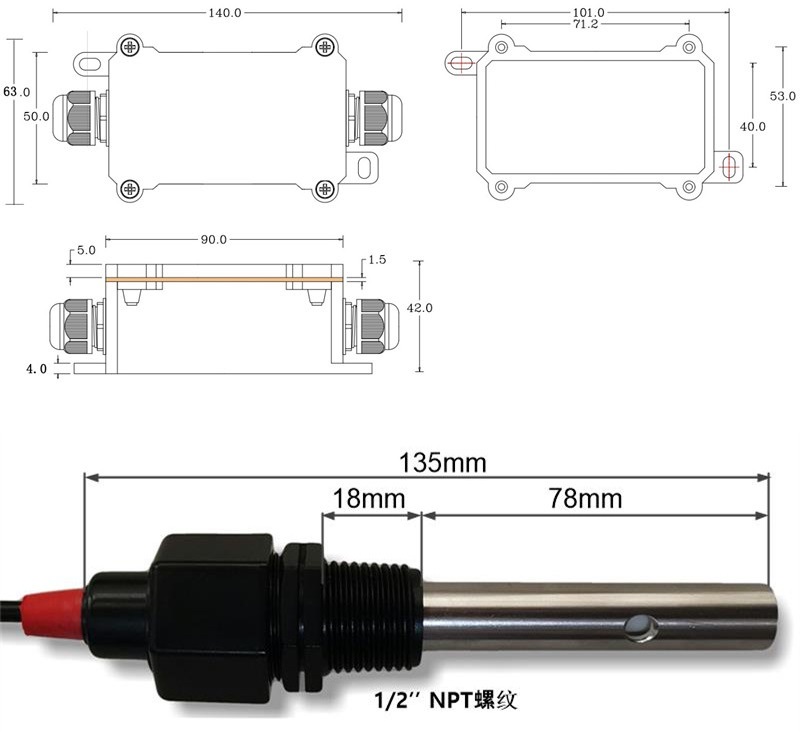

| 外形尺寸 | 電極：1/2″NPT螺紋，詳見外形尺寸圖
變送器：140mm*65mm*50mm |
||
| 產品選型 | |||
| 代碼編號 | 代碼 | 代碼說明 | |
| 代碼1：產品系列 | ECTDS10-ISO | ECTDS10-ISO電導率傳感器(隔離型) | |
| 代碼2：測量參數 | A | 電導率、鹽分、TDS三參數測量 | |
| 代碼3：電導電極 | A
B C |
ABS塑料電導電極
不銹鋼電導電極 客戶定制 |
|
| 代碼4：
電導率量程 |
A
B C D E |
0-20000us/cm(20ms/cm)
0-10000us/cm(10ms/cm) 0-5000us/cm(5ms/cm) 0-2000us/cm(2ms/cm) 客戶定制 |
|
| 代碼5：供電電壓 | A
B |
3.9-30V 直流(適用于輸出信號為RS485或0-2V的變送器)
12-30V 直流(適用于輸出信號為4-20mA的變送器) |
|
| 代碼6：輸出信號 | A
B C D E F G |
電壓輸出0-2V
電流輸出4-20mA RS485接口,Modbus協議 RS485接口,Modbus協議 & 電壓0-2V輸出 RS485接口,Modbus協議 & 電流4-20mA輸出 SDI-12接口 客戶訂制 |
|
| 代碼7：線長 | 002
XXX |
EC電極線纜5米，變送器線纜2米
EC電極線纜5米，客戶定制變送器線纜長度，XXX為任意線長（單位：米） |
|
| 型號舉例：
ECTDS10-ISO電導率傳感器(隔離型)，電導率、鹽分、TDS三參數測量，ABS塑料電導電極，電導率測量范圍0-10000us/cm，3.9-30V供電，RS485接口,Modbus協議，客戶定制變送器線纜長度5米。選型代碼為：ECTDS10-ISO -A A A A C 005 |
|||
