FLEX4015-6通道PT100熱電阻溫度采集模塊,RS485,Modbus協議

FLEX4015-6通道PT100熱電阻溫度采集模塊,RS485,Modbus協議

瀏覽次數:6303 分類:產品中心與合作 分類:分布式IO模塊 分類:熱電阻采集模塊快

請聯系我們咨詢

FLEX4015熱電阻采集模塊是FLEX4000系列智能測控模塊之一，廣泛應用于溫度/電阻測量的工業場合，提供了熱電阻/電阻信號的采集以及轉換，線性處理并轉換成線性化的數據值，經RS-485 總線傳送到控制器。FLEX4015具有六個測量通道，支持熱電阻的兩線制/三線制連接，可連接PT50、PT100、PT200、PT500、PT1000、CU50、CU100、Ni100、Ni120、Ni500、Ni000等多種規格熱電阻，也可對電阻進行測量。模塊內部各處理單元之間提供了3000V的電氣隔離，有效的防止模塊因外界高壓沖擊而損壞，為工廠自動化以及樓宇自動化提供了高效的解決方案。



資料下載
用戶手冊 FLEX4015熱電阻模塊用戶手冊-V2.1
設置軟件 FlexOneSet用戶設置軟件V2.0



FLEX4015熱電阻采集模塊是FLEX4000系列智能測控模塊之一，廣泛應用于溫度/電阻測量的工業場合，提供了熱電阻/電阻信號的采集以及轉換，線性處理并轉換成線性化的數據值，經RS-485 總線傳送到控制器。FLEX4015具有六個測量通道，支持熱電阻的兩線制/三線制連接，可連接PT50、PT100、PT200、PT500、PT1000、CU50、CU100、Ni100、Ni120、Ni500、Ni000等多種規格熱電阻，也可對電阻進行測量。模塊內部各處理單元之間提供了3000V的電氣隔離，有效的防止模塊因外界高壓沖擊而損壞，為工廠自動化以及樓宇自動化提供了高效的解決方案。模塊主要特點如下：



●六通道模擬量輸入

●可由軟件設置模塊參數

●支持多種標準的熱電阻，可兩線制/三線制連接

●寬電壓范圍輸入(18-36V DC)，功耗低

●RS-485網絡連接，支持Modbus RTU/ASCII以及ADAM研華數據采集協議

●內置看門狗，運行穩定可靠

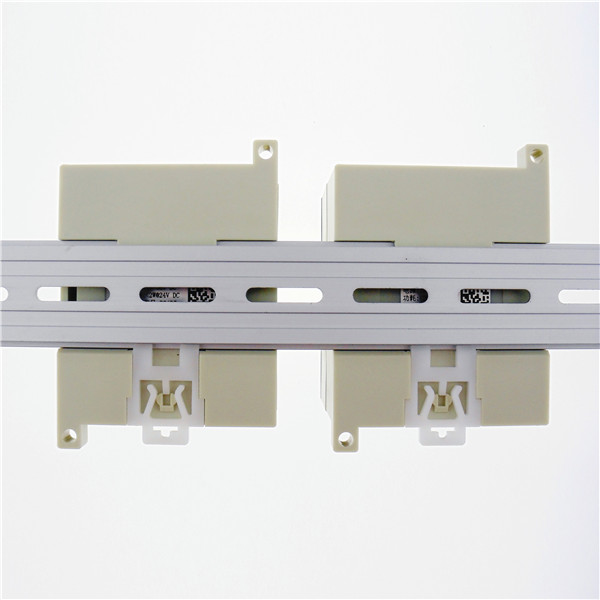

●安裝方便，標準導軌卡裝或螺釘固定

●寬溫度范圍運行



技術參數
輸入通道數量 六輸入通道
通訊接口 RS-485光電隔離，ESD保護，通訊距離：1200米
通訊協議 Modbus RTU/ASCII，ADAM研華數據采集協議
傳感器類型 Pt100/200/500/1000（TCR=3851/3916/3920/3911/3928/3750）

Ni100/120/500/1000（TCR=6180/6720）

Cu50/100 (TCR=428)

電阻0~400Ω/0~3200Ω
傳感器連接方式 兩線制/三線制
輸入類型/范圍/精度 見表2
隔離電壓 模擬量輸入對通訊3000VDC

電源對通訊1500VDC

電源對模擬量輸入3000VDC
采樣速率 6通道/秒（@三次濾波）
輸入阻抗 10M
帶寬 2.62 Hz
分辨率 0.1℃/0.1Ω
CMR@50/60Hz 120 dB
NMR@50/60Hz 100 dB
零點漂移 ±3μV/℃
電源電壓 +18~+36V DC
功耗 小于2W @ 24VDC
儲存環境 -40~85℃ 濕度<95%
運行環境 -20~85℃ 濕度<95%
外型尺寸 92*71*67? mm

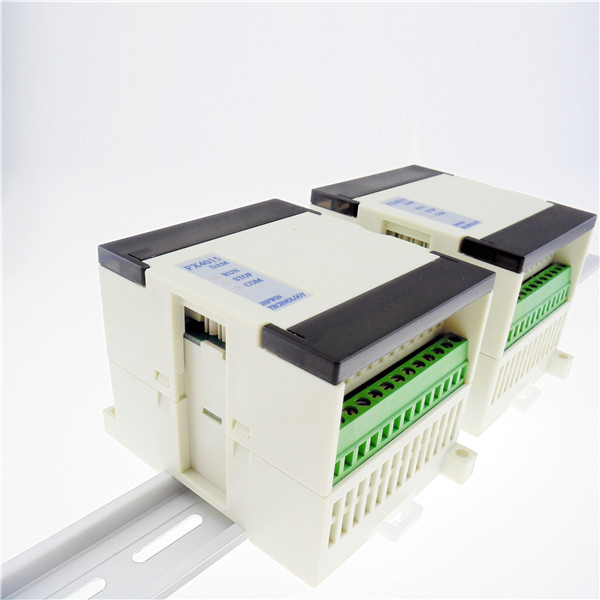

安裝方式 DIN35mm標準導軌卡裝或螺釘固定



傳感器類型
傳感器類型 測量范圍 分辨率 精度
Pt100 (TCR=3851) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt200 (TCR=3851) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt500 (TCR=3851) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt1000 (TCR=3851) -200.0 ~ 700.0 ℃ 0.1℃ +/-0.3℃
Pt100 (TCR=3916) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt200 (TCR=3916) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt500 (TCR=3916) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt1000 (TCR=3916) -200.0 ~ 700.0 ℃ 0.1℃ +/-0.3℃
Pt100 (TCR=3920) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt200 (TCR=3920) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt500 (TCR=3920) -200.0 ~ 845.0 ℃ 0.1℃ +/-0.3℃
Pt1000 (TCR=3920) -200.0 ~ 700.0 ℃ 0.1℃ +/-0.3℃
Pt100 (TCR=3911) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt200 (TCR=3911) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt500 (TCR=3911) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt1000 (TCR=3911) -200.0 ~ 700.0 ℃ 0.1℃ +/-0.3℃
Pt100 (TCR=3928) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt200 (TCR=3928) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt500 (TCR=3928) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt1000 (TCR=3928) -200.0 ~ 700.0 ℃ 0.1℃ +/-0.3℃
Pt100 (TCR=3750) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt200 (TCR=3750) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt500 (TCR=3750) -200.0 ~ 850.0 ℃ 0.1℃ +/-0.3℃
Pt1000 (TCR=3750) -200.0 ~ 700.0 ℃ 0.1℃ +/-0.3℃
Ni100 (TCR=6180) -60.0 ~ 250.0 ℃ 0.1℃ +/-0.3℃
Ni120 (TCR=6180) -60.0 ~ 250.0 ℃ 0.1℃ +/-0.3℃
Ni500 (TCR=6180) -60.0 ~ 250.0 ℃ 0.1℃ +/-0.3℃
Ni1000 (TCR=6180) -60.0 ~ 250.0 ℃ 0.1℃ +/-0.3℃
Ni100 (TCR=6720) -60.0 ~ 250.0 ℃ 0.1℃ +/-0.3℃
Ni120 (TCR=6720) -60.0 ~ 250.0 ℃ 0.1℃ +/-0.3℃
Ni500 (TCR=6720)

Ni1000 (TCR=6720)

 -60.0 ~ 250.0 ℃ 0.1℃ +/-0.3℃
-60.0 ~ 250.0 ℃ 0.1℃ +/-0.3℃
Cu50 (TCR=428) -50.0 ~ 150.0 ℃ 0.1℃ +/-0.3℃
Cu100 (TCR=428) -50.0 ~ 150.0 ℃ 0.1℃ +/-0.3℃
Cu1000 (TCR=428) -50.0 ~ 150.0 ℃ 0.1℃ +/-0.3℃
R-400(電阻) 0.0 ~ 400.0 Ω 0.1Ω +/-0.3Ω
R-3200(電阻) 0.0 ~ 3200.0 Ω 0.1Ω +/-0.3Ω
Pt50 (TCR=3851) -200.0 ~ 850.0 ℃ 0.3℃ +/-0.3℃
